煤焦油渣是煉焦過程中產生的廢棄物，含有大量的碳氫化合物，具有較高的熱值和一定的經濟價值。為了充分利用煤焦油渣，可以將其進行煉油，以提取其中的有用成分。煤焦油渣煉油設備的工藝流程主要包括以下幾個步驟：

1. 預處理：煤焦油渣首先需要進行預處理，以去除其中的雜質和水分。預處理的主要方法包括破碎、篩分和干燥。破碎可以將煤焦油渣破碎成較小的顆粒，以增加其比表面積，便于后續的煉油過程。篩分可以將煤焦油渣中的雜質和水分去除，以提高其純度。干燥可以將煤焦油渣中的水分去除，以降低其含水率，便于后續的煉油過程。

2. 熱解：預處理后的煤焦油渣被送入熱解爐中進行熱解。熱解是在缺氧或無氧的條件下，將煤焦油渣加熱到一定溫度，使其分解為氣體、液體和固體產物。熱解過程中的溫度和停留時間對熱解產物的組成和性質有很大的影響。一般來說，熱解溫度越高，停留時間越長，氣體產物的比例越高，液體產物的比例越低，固體產物的比例越高。

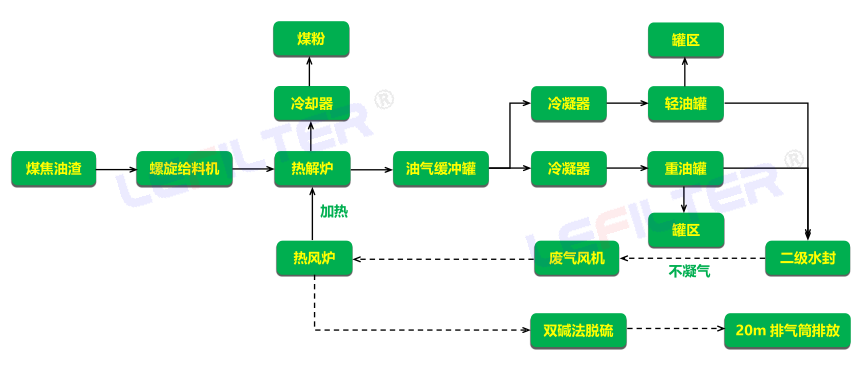

煤焦油渣煉油工藝流程圖

3. 氣體凈化：熱解產生的氣體產物含有大量的雜質，如硫化氫、氰化氫、氨氣等。這些雜質會對后續的煉油過程造成不良影響，因此需要對氣體產物進行凈化。氣體凈化的主要方法包括水洗、酸洗、堿洗和活性炭吸附等。水洗可以去除氣體產物中的硫化氫和氰化氫。酸洗可以去除氣體產物中的氨氣。堿洗可以去除氣體產物中的二氧化碳?；钚蕴课娇梢匀コ龤怏w產物中的有機雜質。

4. 液體產品精制：熱解產生的液體產物含有大量的雜質，如瀝青質、石蠟、酚類化合物等。這些雜質會影響液體產物的質量，因此需要對液體產物進行精制。液體產品精制的主要方法包括蒸餾、萃取、結晶和氫化等。蒸餾可以將液體產物中的不同組分分離出來。萃取可以將液體產物中的雜質去除。結晶可以將液體產物中的固體雜質去除。氫化可以將液體產物中的不飽和烴轉化為飽和烴，以提高其穩定性和抗氧化性。

5. 固體產品處理：熱解產生的固體產物主要包括焦炭和灰分。焦炭可以作為燃料或原料，用于其他工業領域。灰分可以作為填埋物或建筑材料，用于其他領域。

煤焦油渣煉油設備的工藝流程是一個復雜的過程，涉及到多種工藝單元和操作條件。通過對工藝流程的優化，可以提高煤焦油渣煉油的效率和經濟效益。
